Дробильное оборудование: классификация и принципы работы

Виды дробилок — принципы работы, назначение, классификация дробильного оборудования

Дробильное оборудование представляет собой основу технологических процессов в горнодобывающей, строительной и металлургической отраслях. Правильный выбор типа дробилки определяет эффективность всего производственного цикла, себестоимость продукции и качество готового материала.

Назначение и задачи дробильного оборудования

Дробилки выполняют ключевую функцию механического измельчения крупнокускового сырья до заданной фракции. Основные задачи дробильного оборудования:

Разрушение структуры материала с минимальными энергозатратами
Обеспечение максимальной производительности переработки
Получение продукта заданной фракции и качества
Подготовка сырья для последующих технологических операций

Современное оборудование обеспечивает переработку широкого спектра материалов: от мягких известняков до сверхтвердых кварцитов и руд. Технологический процесс включает три основные стадии:

Первичное дробление — крупность исходного материала до 1500 мм
Вторичное дробление — получение промежуточных фракций 50-100 мм
Третичное дробление — финишное измельчение до товарных фракций

Основные области применения

Дробильное оборудование находит применение в карьерах для производства щебня различных фракций, на горно-обогатительных комбинатах для переработки рудного сырья, в цементной промышленности для измельчения клинкера и добавок. Строительная отрасль использует дробилки для переработки бетонных и железобетонных конструкций, асфальтобетона при реконструкции дорог. Металлургические предприятия применяют дробильные установки для подготовки шихтовых материалов, а предприятия по переработке отходов — для измельчения строительного мусора и промышленного лома.

Связь назначения с конструкцией

Выбор конструктивного исполнения дробилки напрямую определяется характеристиками перерабатываемого материала. Для твердых абразивных пород применяются конусные дробилки с износостойкими футеровками, для мягких материалов — роторные установки с высокой скоростью вращения. Влажность сырья влияет на выбор системы разгрузки и предотвращения налипания. Валковые дробилки позволяют перерабатывать достаточное твердые породы, а так же успешно работать с влажными материалами, не боясь налипания как щековые или другие виды дробилок

Принципы работы дробильного оборудования

Процесс дробления основан на превышении предела прочности материала под действием механических нагрузок. Разрушение происходит за счет сжатия, удара, истирания, раскалывания или комбинации этих воздействий. Каждый принцип обеспечивает определенную форму частиц готового продукта и степень измельчения. Валковые дробилки и шредеры используют комбинацию принципов воздействия на материал, что позволяет получать материал на выходе требуемой фракции без переизмельчения. Сжимающее воздействие создает преимущественно кубовидные частицы, ударное — частицы неправильной формы с развитой поверхностью. Истирающее воздействие обеспечивает получение мелких фракций с минимальным пылеобразованием.

Воздействие на материал

Сжимающее воздействие:

Обеспечивает кубовидную форму частиц
Применяется в щековых и конусных дробилках
Материал захватывается и постепенно измельчается
Подходит для твердых прочных материалов
Для мягких материалов приводит к переизмельчению

Ударное воздействие:

Создает частицы неправильной формы
Реализуется в роторных и молотковых дробилках
Высокая окружная скорость обеспечивает эффективное разрушение
Эффективно для материалов средней прочности
Приводит к переизмельчению материала за счет многократного ударного воздействия

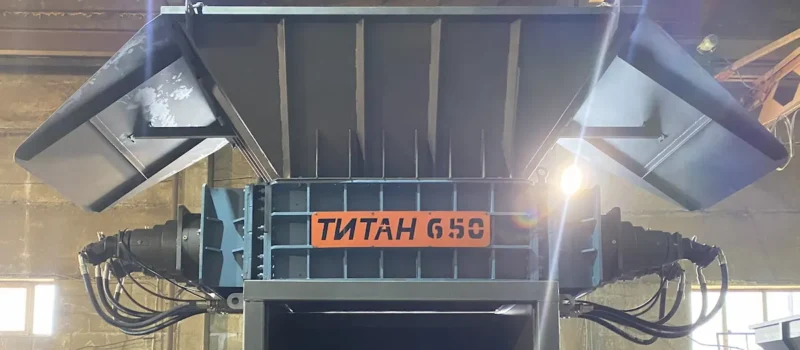

Классификация дробилок

Современная классификация дробильного оборудования основывается на нескольких критериях: механизме воздействия на материал, конструктивных особенностях, способе загрузки и мобильности установки. Комплексный подход к классификации позволяет точно определить оптимальный тип оборудования для конкретных производственных задач.

По типу механического воздействия

Ударные дробилки (роторные, молотковые, центробежные) обеспечивают высокую степень измельчения за счет кинетической энергии. Сжимающие дробилки (щековые, конусные) создают статическое давление, постепенно разрушающее материал. Комбинированные системы, такие как валковые или шнеко-зубчатые дробилки, объединяют несколько принципов воздействия для достижения максимальной эффективности. Конструкции дробилок.

По конструкции

Щековые дробилки
- Простое движение щеки
- Сложное движение щеки
Конусные дробилки
- Крупного дробления
- Среднего дробления
- Мелкого дробления
Валковые дробилки
- С одним или двумя приводами
- С прямым или обратным вращением валов
- Шредерная или классическая схема расположения приводов

По типу загрузки

Специальной техникой, к примеру, фронтальным погрузчиком;
Течкой, ленточным конвейером или питателем.

По подвижности

Стационарные, устанавливаются обычно на обогатительных фабриках
Полумобильные, способные перемещаться с минимальными затратами на демонтаж
Мобильные, в основном на гусеничном шасси, удобен при необходимости частого перемещения по производственной площадке; предлагаются варианты на шасси автомобильных прицепов, но данные вариант обладает низкой устойчивостью из-за высокого центра тяжести

Основные типы дробилок

Каждый тип дробилки имеет специфические конструктивные особенности и область применения. Выбор конкретного типа определяется свойствами перерабатываемого материала, требованиями к готовому продукту и условиями эксплуатации. Современный рынок предлагает широкий спектр решений для различных производственных задач.

Щековые дробилки

Рабочий процесс основан на сжатии материала между неподвижной и подвижной щеками. Простота конструкции обеспечивает высокую надёжность и минимальные эксплуатационные затраты. Чаще всего используются для первичного дробления прочных горных пород. Технические параметры:

максимальный размер кусков — до 1500 мм;
степень дробления — 3–6;
производительность — до 2000 т/ч.

Конусные дробилки

Используют принцип сжатия между двумя конусами — внешним неподвижным и внутренним подвижным. Позволяют получать качественный продукт с минимальной долей пластинчатых включений. Подходят для переработки твёрдых абразивных материалов при среднем и мелком дроблении. Производительность достигает 1000 т/ч, степень дробления — 3–5.

Роторные дробилки

Била, установленные на роторе, разгоняются до скорости 15–70 м/с и подвергают материал ударным нагрузкам, обеспечивая высокую степень измельчения. Применяются для дробления известняка, кирпича, вторичных материалов. Производительность — до 500 т/ч, однако при работе с абразивными породами требуется частая замена брони бил на роторе.

Валковые дробилки

Материал подаётся в камеру дробления, где вращающиеся валы подвергают его сжатию и истиранию. Валковые или шнеко-зубчатые дробилки обеспечивают точное соответствие выходной фракции и низкий уровень пылеобразования (переизмельчения). Подходят для обработки как хрупких, так и достаточно прочных материалов. Характеристики:

степень дробления — 2–8;
производительность — до 5000 т/ч.

Молотковые дробилки

Работа основана на высокоэнергетическом ударном воздействии свободно подвешенных молотков. Наиболее эффективны при переработке мягких и влажных материалов — до 15% влажности. Отличаются высокой степенью дробления (до 20) и относительной простотой конструкции. Производительность — до 300 т/ч. Требуют регулярного технического обслуживания и замены ударных элементов.

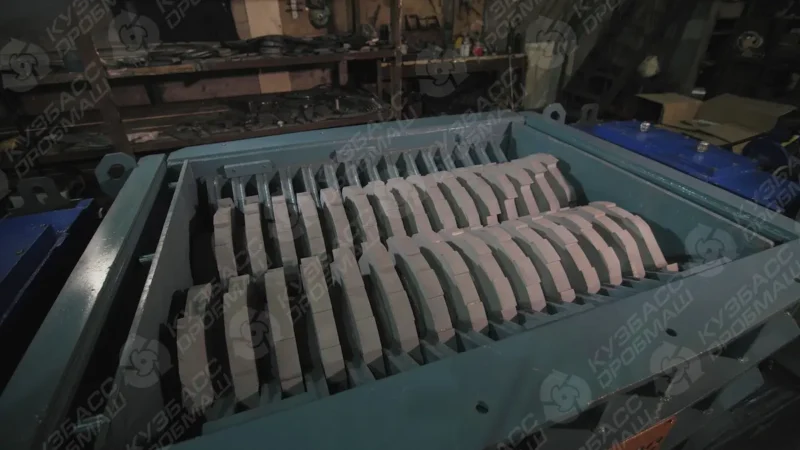

Конструктивные особенности дробилок

Конструкция дробилки определяет ее производительность, качество продукта и эксплуатационные характеристики. Основные узлы включают камеру дробления, привод, системы регулировки и защиты. Современные конструкции предусматривают возможность автоматизации процесса и удаленного мониторинга технического состояния.

Камера дробления

Размер камеры определяет количество материала, поступающего для переработки и прямо влияет на производительность дробилки. Для шнеко-зубчатых дробилок с обратным вращением валов предусмотрены вставки в продольных стенках корпуса, которые могут вводится или выводится из камеры. На этих вставках устанавливаются ответные дробящие сегменты и за счет их перемещения появляется возможность регулировки выходной фракции в пределах +-20% от изначальной.

Привод и кинематика

Электродвигатели мощностью от 15 до 800 кВт обеспечивают вращение через ременные передачи или редукторы. Частота вращения роторных дробилок — 600-1800 об/мин, конусных — 100-300 об/мин. Маховики сглаживают пульсации нагрузки и обеспечивают равномерную работу. На валковых дробилках дополнительно устанавливается гидравлическая муфта, предотвращающая выход из строя привода, в случае попадания в камеру недробимого материала. и пуска оборудования с частичной загрузкой камеры. Так же для контроля за работой электродвигателей система комплектуется частотными преобразователями или устройствами плавного пуска (УПП).

Системы защиты

Защита от перегрузок включает:

Автоматический реверс — переключение вращения валов в случае попадания недробимого материала
Полиуретановые механизмы демпфирования
Гидравлические системы аварийного сброса нагрузки
Контроль температуры подшипниковых узлов
Контроль силы тока на электродвигателях
Защита от короткого замыкания
Защита от потери фазы

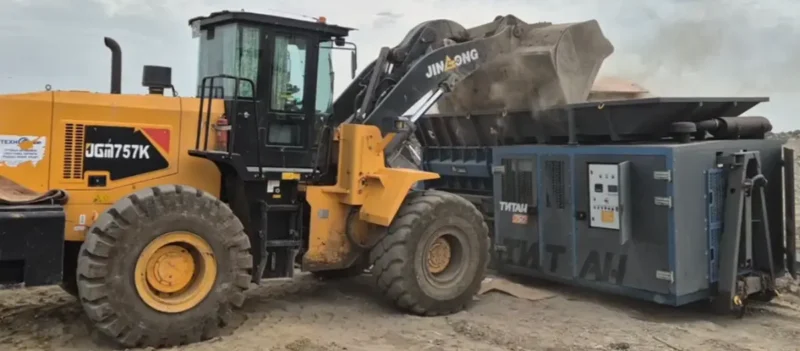

Применение дробилки на предприятии по переработке отходов.

Применение дробилок в различных отраслях

Специфика применения дробильного оборудования определяется требованиями конкретной отрасли к качеству продукта, производительности и условиям эксплуатации. Современные технологии позволяют адаптировать оборудование под специфические задачи различных производств.

Горнодобывающая промышленность

Щековые дробилки используются для первичного дробления руды на карьерах, конусные — для вторичного и третичного измельчения. Шнеко-зубчатые дробилки могут использоваться, как для первичного, так и вторичного дробления. Основное отличие будет в конструкции валов и межосевом расстоянии. Одна и та же дробилка не может служить, как для первичного, так и вторичного дробления. Производительность установок достигает от 200 до 3000 т/ч. Специальные футеровки обеспечивают работу с абразивными материалами в течение 8000-12000 часов.

Строительная отрасль

Дробилки в строительстве решают задачи утилизации и повторного использования материалов:

Роторные дробилки — эффективны для переработки известняка, песчаника, кирпича.
Мобильные шредерные установки — применяются на строительных площадках для измельчения бетонных отходов.

Производительность — 100–300 т/ч.

Переработка отходов

Для сферы обращения с отходами традиционно используются шредеры:. При этом конструктивно машины могут быть одними и теми же, но в зависимости от материала для переработки, конструкция валов будет разная:

⁠ ⁠для бытовых и крупногабаритных отходов (ТКО/КГО) на полигонах по утилизации отходов;
⁠ ⁠для металлолома специализированные шредеры с усиленным корпусом, ножами из специальных сплавов стали и повышенной мощности приводом; производительность — до 25 т/ч при переработке автомобильного лома;
⁠ ⁠для строительных отходов обеспечивают извлечение арматуры и получение щебня;
⁠ ⁠для механической переработки отработанных автомобильных шин и других резинотехнических изделий.

Как выбрать дробилку для производства

Правильный выбор дробилки требует комплексного анализа характеристик материала, производственных задач и экономических факторов. Ошибки в выборе приводят к снижению эффективности производства, увеличению эксплуатационных расходов и неудовлетворительному качеству продукции.

Тип материала и его свойства

Прочность материала определяет тип дробилки:

Материалы с пределом прочности выше 150 МПа — щековые и конусные дробилки;
до 150 МПа — валковые и шнеко-зубчатые дробилки;
До 100 МПа — роторные установки;
Высокая влажность материала обуславливает выбор в пользу валковых и шнеко-зубчатых дробилок, т.к. они обладают конструктивными особенностями, позволяющим самоочищаться от налипшего материала;
Абразивность влияет на выбор материала футеровок и частоту их замены

Производственная задача

Требуемая фракция готового продукта определяет тип и количество стадий дробления. Дробилка является одним из звеньев производственной цепочки по получению требуемого материала, сопутствующее дополнительное оборудование должно быть рассчитано на производительность дробилки, а алгоритмы работы АСУ учитывать аварийные и нештатные ситуации, которые могут произойти в процессе дробления.

Часто задаваемые вопросы о дробильном оборудовании

Какие существуют основные виды дробильного оборудования? Среди промышленных решений выделяются валковые или шнеко-зубчатые дробилки, щековые, конусные дробилки, роторные, молотковые дробилки. Каждый вид дробильного оборудования предназначен для получения определенного материла с требуемыми свойствами. Например, щековые и конусные дробилки подойдут для получения щебня различных классов крупности, а шнеко-зубчатые дробилки для дробления угля требуемого класса крупности. Что используется для измельчения крупных кусков породы и камня? Для первичной переработки кусков породы и камня чаще всего применяются щековые дробилки, где измельчение породы происходит циклически между подвижной и неподвижно закреплённой плитами. Это оборудование используется для дробления материала с различной степенью твердости и плотности. Какие решения подходят для дробления угля? Уголь в зависимости от сорта используется как топливо для тепловых станций, так и в металлургии. Но в любом применении требуется и ценится материал, если в основной своей массе он имеет определенный класс крупности. Соответственно, при дроблении рядовых углей стоит задача получения максимального количества материала заданной фракции без излишнего переизмельчения. Так же учитывая, что угли имеют естественную влажность и склоны к налипанию, оптимальный выбор дробильного оборудования для переработки углей — шнеко-зубчатые дробилки. Использование других типов дробилок приводит к переизмельчению материала и потерям. Что влияет на производительность оборудования? Производительность оборудования зависит от ряда факторов: прочности и размеров исходного материала, типа применяемой дробилки, мощности установленного привода, конфигурации питателя и алгоритма управления АСУ дробилкой. В частности, на производительность влияет размер камеры измельчения и конфигурация дробящих элементов, что напрямую влияет на эффективность переработки.
